 Sujet du message : Nouveau Modulaire
Message Publié : Sam Sep 19, 2015 1:35 am
Hors-ligne
Animateur

Inscription : Mar Juin 24, 2008 5:03 am
Message(s) : 51
Localisation : clisson

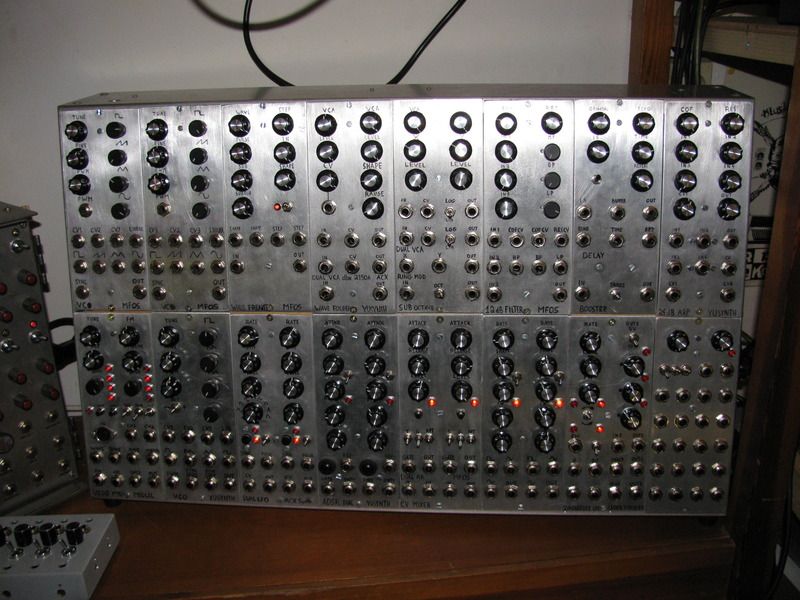

Un petit nouveau!




A part la sérigraphie au marqueur :oops: et mon fournisseur d'alu qui n'a pas le compas dans l'oeil :cry: je suis très content du résultat! :)
Le boitier alu provient d'une vieille table de mixage artisanale broadcast réalisée main a st Nazaire début 80 (applications et techniques sonores mixage V12).

Liste des modules:
2 x VCO avec mixeur intégré en sortie des formes d'ondes. transistors appairées. MFOS
VCO avec mixeur intégré en sortie des formes d'ondes et mod switch octave +2 / -2. LM394. Yusynth
VCDO M-1967 toutes options. MidiJL
Wave freaker. MFOS
Wave folder. Yusynth
2x VCA 2150A. ACX Synth
Dual VCA. MFOS
Ring mod. MFOS
Sub octave CS10. Yusynth
12db multimode filter avec mixeur intégré en sortie des modes HP BP LP. MFOS
Delay MFOS
Booster (monoétage d'une big muff avec choix de diode/led) AMZ
filtre 24db ARP. mixer 4 entrées. Yusynth
Dual LFO. ACX Synth
Dual ADSR. Yusynth
CV mixer.
Dual LFO (variable skew) avec mixage intégré en sortie des formes d'ondes. MFOS
Dual AR. MFOS
Quadrature LFO. Yusynth
S/H random noise. Yusynth
Clock divider. Yusynth
4x multiples.

Alimentation 15V dédiée pour les sources de modulations. (stabilité)
Alimentation 15V dédiée pour les Modules "audio" Yusynth et MidiJL.
Alimentation 12V dédiée pour les modules "audio" MFOS.
Alim dédiée 5V pour le VCDO.

Un grand merci a Yusynth, ACX synth, MidiJL et MFOS.
Merci a tous pour le partage et de répondre a mes questions.

Je pense rajouter un switch sur les 3 VCO pour bloquer sur un pitch fixe calibré (choix potard tune ou ajustable en interne). pour simplifier quand je branche un midi to CV (midibox SEQV4)
Et je vais essayer d'équilibrer les niveaux audio de certains modules...
Et après lancer la construction d'un nouveau cab! (ah virus quand tu nous tiens!) :mrgreen:


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Sam Sep 19, 2015 12:05 pm
Hors-ligne
Guru

Inscription : Mar Oct 23, 2007 11:20 am
Message(s) : 1470
Localisation : Montmorency

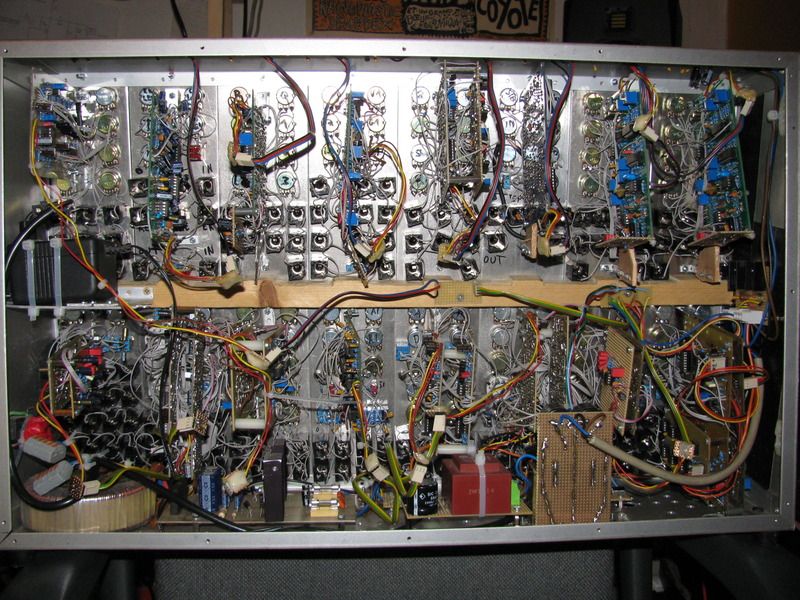

J'adore la photo de l'arrière avec cet incroyable fatras de fils.

Bravo tashikoma et bon courage pour le deuxième !

_________________
www.acxsynth.com


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Sam Sep 19, 2015 2:23 pm
Hors-ligne
Animateur

Inscription : Mar Juin 24, 2008 5:03 am
Message(s) : 51
Localisation : clisson
Merci Munchen :D

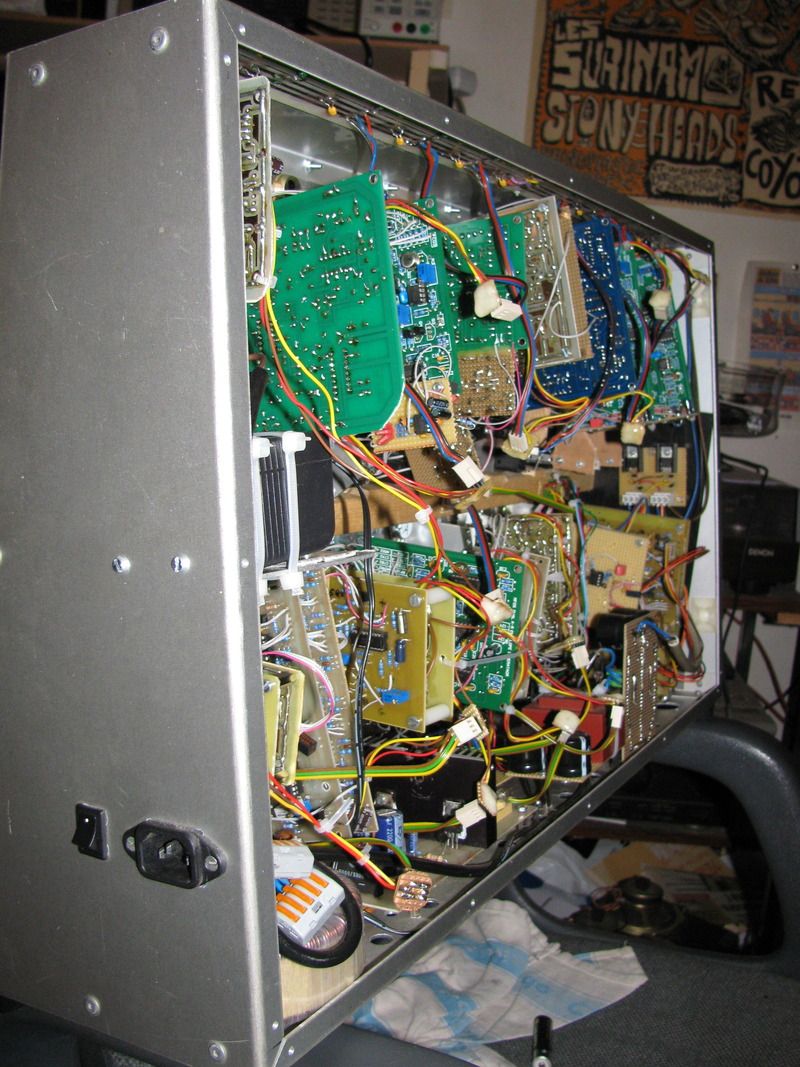

Oui c'est le bordel! ;) j'ai abusé sur les longueurs des fils d'alims de modules ... j'ai pu de colliers mais je compte sécuriser...
Les connections en aérien c'est pas une bonne idée mais j'ai recyclé les connecteurs d'origine du boitier... c'est mon coté développement durable! :D

Encore un grand merci a toi.


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Lun Sep 21, 2015 6:51 pm
Hors-ligne
Pilier

Inscription : Lun Fév 13, 2012 11:49 pm
Message(s) : 192
Localisation : Alsace
Beau travail!

Felicitations!!!

Claude


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Mar Sep 22, 2015 8:38 pm
Hors-ligne
Pilier

Inscription : Mer Mai 07, 2008 8:31 pm
Message(s) : 792
Localisation : PAU
Bravo ! :D

_________________
http://www.oZoe.fr


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Mer Sep 23, 2015 12:06 am
Hors-ligne
Animateur

Inscription : Mar Juin 24, 2008 5:03 am
Message(s) : 51
Localisation : clisson
Merci merci!!! :mrgreen:


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Mer Sep 23, 2015 9:31 pm
Hors-ligne
Pilier

Inscription : Lun Mars 11, 2013 8:55 pm
Message(s) : 100
Localisation : FRAISANS (JURA)
Je ne peux que me joindre aux félicitations, bravo à toi ! :wink:

Dommage que tu n'aies plus de place, sur le mien (un peu moins fourni je l'avoue) j'ai réussi à caser la spring reverb de Portamento, faut dire que le tank est un tantinet encombrant ! :mrgreen:

@ + G.


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Mer Sep 23, 2015 10:17 pm
Hors-ligne
Pilier
Avatar de l’utilisateur

Inscription : Lun Fév 18, 2013 8:59 pm
Message(s) : 113
Localisation : Dijon/chancey
Bravo tashikoma, effectivement quand le modulaire DIY nous tient, prends le temps de jouer tout de même :wink:

J'aime bien le côté industrial underground

Bonne continuation
@+ Chris


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Jeu Sep 24, 2015 3:56 pm
Hors-ligne
Animateur

Inscription : Mar Juin 24, 2008 5:03 am
Message(s) : 51
Localisation : clisson
Merki!
oui il ne faut pas oublier de faire de la musique! (en ce moment c'était plutot l'inverse...) c'est par période...

Je finiole ... ajout des 3 switchs sur les VCO , époxy sur les parties pistes de mes connecteurs, et recalibrage des modules...
Les sorties VCOs MFOS sont en 10Vpp, c'est violent , je pense diminuer R20 pour homogénéiser les niveaux face au VCO yusynth et VCDO-M1967...
(quel idée de dépareiller les VCOs! :lol: )
c'est le dernier point a régler avant de refermer (a part l'ajout de fusibles :twisted: )

Le Wavefreaker est vraiment sympa ,car en plus du wave shape on peu mixer 4 signaux recrée :square, square sub, square subsub et step wave...
Le VCDO M1967 est excellent (caffouille un peu en midi), c'est génial les possibilités de modulations bank , wave . on peu même faire de la rythmique!
Les possibilités entrée CV et syncro du LFO ACX sont top!

Pour le reste vous connaissez les modules... enfin la musique.

Je suis dispo pour qui a besoin de flasher des PICs...


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Jeu Oct 08, 2015 9:02 am
Hors-ligne
Guru
Avatar de l’utilisateur

Inscription : Dim Oct 15, 2006 11:44 pm
Message(s) : 3369
Localisation : Grenoble
Bravo

_________________
Yves - yusynth


Haut
 Profil

 Sujet du message : Re: Nouveau Modulaire
Message Publié : Jeu Oct 08, 2015 1:22 pm
Hors-ligne
Animateur

Inscription : Mar Juin 24, 2008 5:03 am
Message(s) : 51
Localisation : clisson
Merci Yves :mrgreen: ,
a la finale c'est le VCO Yusynth que j'ai "boosté" a 10vpp
maintenant c'est le VCDO que je trouve chétif....

en prévision faire un boitier multi "pad" -10/-20dB pour pouvoir attaquer une mixette sereinement...
(la c'est gain a 0 fader sur 1... sa ne laisse pas de marge de manoeuvre et c'est dangereux pour les enceintes si erreur de piste)

est ce que vous connaissez Tayda electronics? c'est la que j'ai trouvé un potentiomètre antilog pour le S/H.
c'est thai et leur potard ALPHA on un capuchon plastique pour sceller (antidust):
http://www.taydaelectronics.com/
